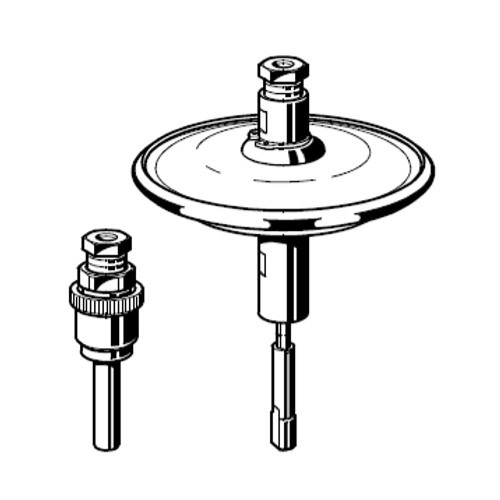

Диафрагма балансировочного клапана Honeywell V5012C0306

Диафрагма балансировочного клапана Honeywell V5012C0306

Встраиваемый автоматический регулятор перепада давления (мембранный блок).

Вворачивается в клапан Kombi-3-plus СИНИЙ и соединяется с клапаном Kombi-3-plus КРАСНЫЙ или ЧЕРНЫЙ, расположенный в подающей магистрали, посредством импульсной трубки. Диафрагма Kombi-DU осуществляет автоматическое регулирование перепада давления.

Принцип работы

Мембранный блок Kombi-DU устанавливается в балансировочный клапан обратного стояка и соединяется с клапаном на подающем стояке посредством импульсной трубки. Таким образом может быть измерено давление на подающем и обратном стояках. При повышении или понижении давления в подающей магистрали разность прикладывается через мембрану к штоку клапана в обратной магистрали, соответственно закрывая или открывая его. В качестве импульсной трубки может использоваться стандартная медная трубка Ø6х1 мм. Желаемый перепад давления может быть предварительно настроен на 0,1…0,3 или на 0,3…0,6 бар. Диафрагма Kombi-DU может быть установлена на Kombi-клапан в любое время, даже когда система уже работает.

Характеристики:

• подходит к клапанам Kombi-3-plus СИНИЕ c DN10…DN40 и Kombi-2-plus с DN15…DN40;
• среда вода или гликолевая смесь, pH 8…9,5;
• перепад давления макс. 2,0 бар в соединении с клапаном Kombi-3-plus СИНИЙ;
• корпус выполнен из нержавеющей стали;
• соединения и толкатель изготовлены из латуни;
• пружина из нержавеющей стали;
• мембрана выполнена из EPDM.
